시공순서도

• 1
  설치

  RJP 기계를 소정의 시공 위치에 이동하여 세운다.

• 2
  삭공

  지반 상황에 맞추어 압력 회전 Stroke 속도 등에 의해 계획 심도까지 삭공한다.

• 3

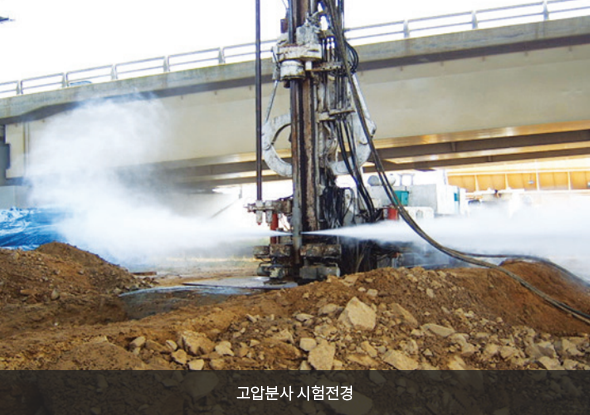

  분사 Test

  계획 심도까지 삭공한 후 회전속도, 일반 속도를 설정 분사 Test 행한다.

• 4

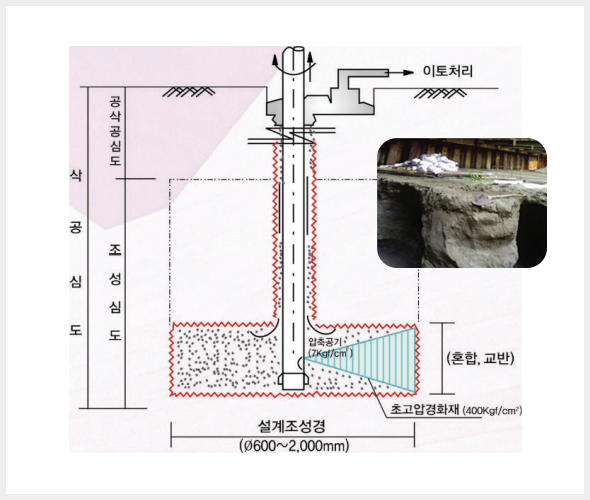

  RJP GROUTING 조성

  소정 인상 속도 Monitor (Rod)의 회전 및 반전에 의해 Pile을 조성한다.

• 5
  RJP GROUTING 조성 완료

  Rod 인발 조성완료 후 Rod는 지상까지 인발하여 관내를 세정한다.

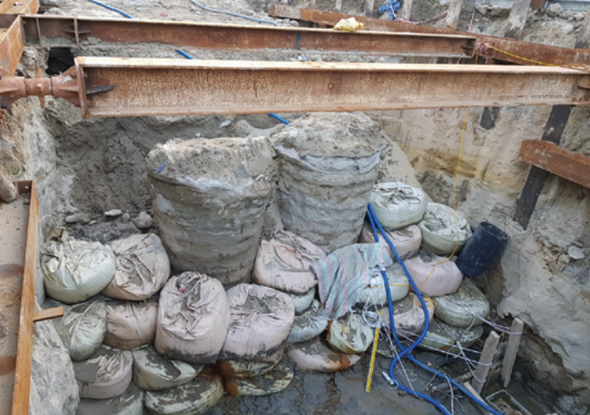

구근확인

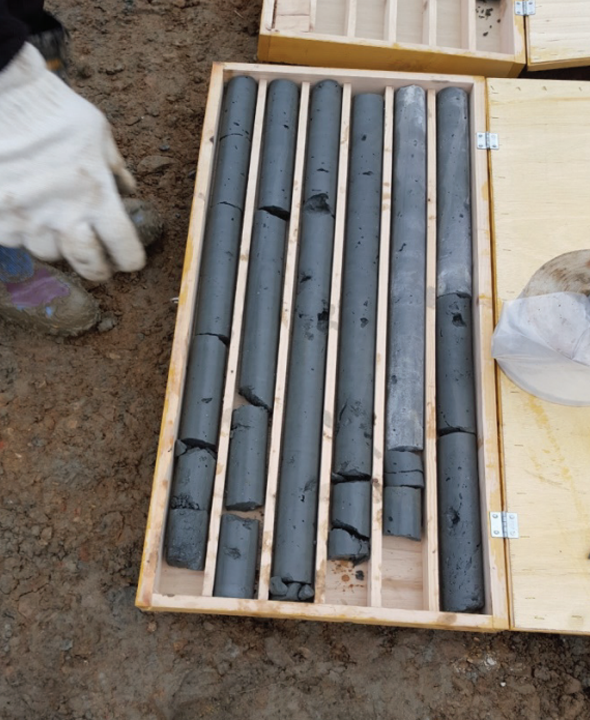

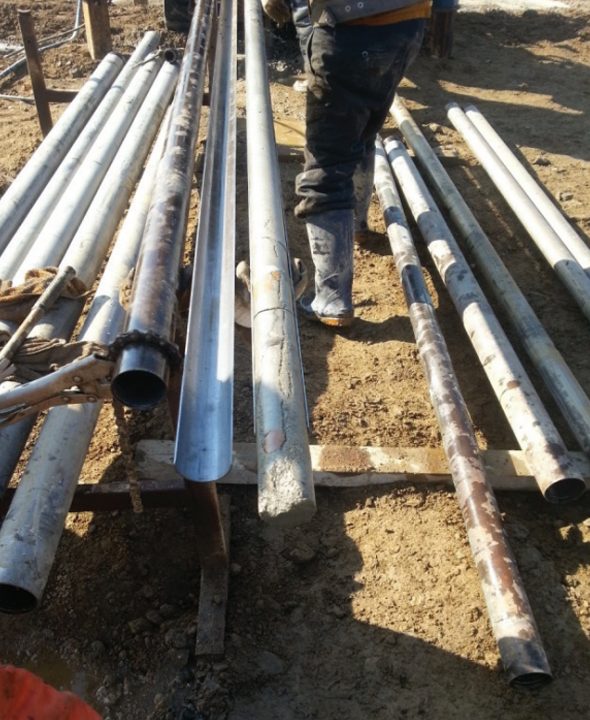

코아 채취 샘플 (고압 분사)

장점 : 상부 노즐 절삭수로 토사를 절삭하고 하부로 몰탈을 주입함으로 강도가 높으며 지반 보강 효과가 높음.

단점 : 장비가 대형이고 기본 투입비가 높으며, 슬라임이 발생함.
